راهنما کامل جعبه فیوز ام وی ام X33

جعبه فیوز ام وی ام X33 یکی از مهم‌ترین بخش‌های سیستم برق خودرو است و وظیفه آن محافظت از مدارهای الکتریکی در برابر جریان بیش از حد و اتصال کوتاه است. بسیاری از مشکلاتی مانند از کار افتادن فندک، سیستم صوتی، چراغ‌ها، برف‌پاک‌کن، ABS، پمپ بنزین یا حتی فن خنک‌کننده موتور می‌توانند به یک فیوز سوخته یا ایراد در رله مربوط باشند. به همین دلیل، آشنایی با محل جعبه‌های فیوز و رله و نحوه خواندن نقشه آن‌ها می‌تواند در عیب‌یابی اولیه خودرو بسیار مفید باشد.

در ام وی ام X33، بسته به نسخه و نوع پیشرانه، چند مجموعه فیوز و رله وجود دارد که مهم‌ترین آن‌ها در داخل کابین و محفظه موتور قرار گرفته‌اند. همچنین یک جعبه مجزا برای رله و فیوزهای فن در برخی نسخه‌ها وجود دارد.

راهنمای خواندن نقشه جعبه فیوز ام وی ام X33

قبل از بررسی شماره فیوزها، باید با علامت‌هایی که در نقشه جعبه فیوز ام وی ام X33 استفاده شده‌اند آشنا شوید. در تصاویر راهنمای جعبه فیوز این خودرو، فیوزها معمولاً با کدهایی مانند RF، EF و CF و رله‌ها با حرف K مشخص شده‌اند.

معنی این کدها را می‌توان به شکل زیر در نظر گرفت:

• RF: فیوزهای جعبه داخل کابین یا داشبورد
• EF: فیوزهای اصلی محفظه موتور
• CF: فیوزهای مربوط به مدار فن خنک‌کننده
• K: رله‌ها
• A: آمپراژ یا ظرفیت فیوز، مانند 5A، 10A، 15A، 20A و 30A

برای مثال، در جعبه فن، CF02 با ظرفیت 30 آمپر مربوط به مدار دور پایین فن و CF03 با ظرفیت 40 آمپر مربوط به دور بالای فن است. در همین مجموعه، K1 رله دور پایین و K2 رله دور بالای فن هستند.

نکته مهم این است که شماره فیوز به‌تنهایی کافی نیست؛ باید شماره، کاربرد و آمپراژ فیوز را هم‌زمان بررسی کنید. برای نمونه، اگر فیوز RF05 مربوط به فندک باشد، هنگام تعویض باید فیوز جدید با همان ظرفیت مورد استفاده قرار گیرد و نباید صرفاً به دلیل قرار گرفتن فیوز در همان جایگاه، یک فیوز با آمپراژ بالاتر نصب شود.

محل قرارگیری جعبه فیوز در ام وی ام X33

در ام وی ام X33 باید بین جعبه فیوز داخل کابین، جعبه فیوز محفظه موتور و جعبه رله فن تفاوت قائل شد.

• جعبه فیوز داخل کابین: این مجموعه در قسمت داخلی خودرو و پشت پوشش مربوط به داشبورد قرار دارد. دسترسی به آن از طریق برداشتن پوشش محافظ انجام می‌شود.
• جعبه فیوز داخل کاپوت: مجموعه اصلی فیوز و رله محفظه موتور در قسمت جلویی محفظه موتور قرار گرفته و برای دسترسی به آن باید پنل محافظ جلوی سمت راست زیر شیشه جلو باز شود.
• جعبه رله فن: در نسخه‌های مجهز به موتور ۲ لیتری و گیربکس CVT، یک جعبه اضافی برای مدار فن نیز وجود دارد که در سمت چپ محفظه موتور قرار می‌گیرد. این مجموعه تنها سه فیوز CF01 تا CF03 و دو رله K1 و K2 دارد.

بنابراین اگر مشکل خودرو مربوط به فن رادیاتور باشد، بررسی جعبه رله فن اهمیت ویژه‌ای دارد و نباید فقط جعبه فیوز داخل کابین را بررسی کرد.

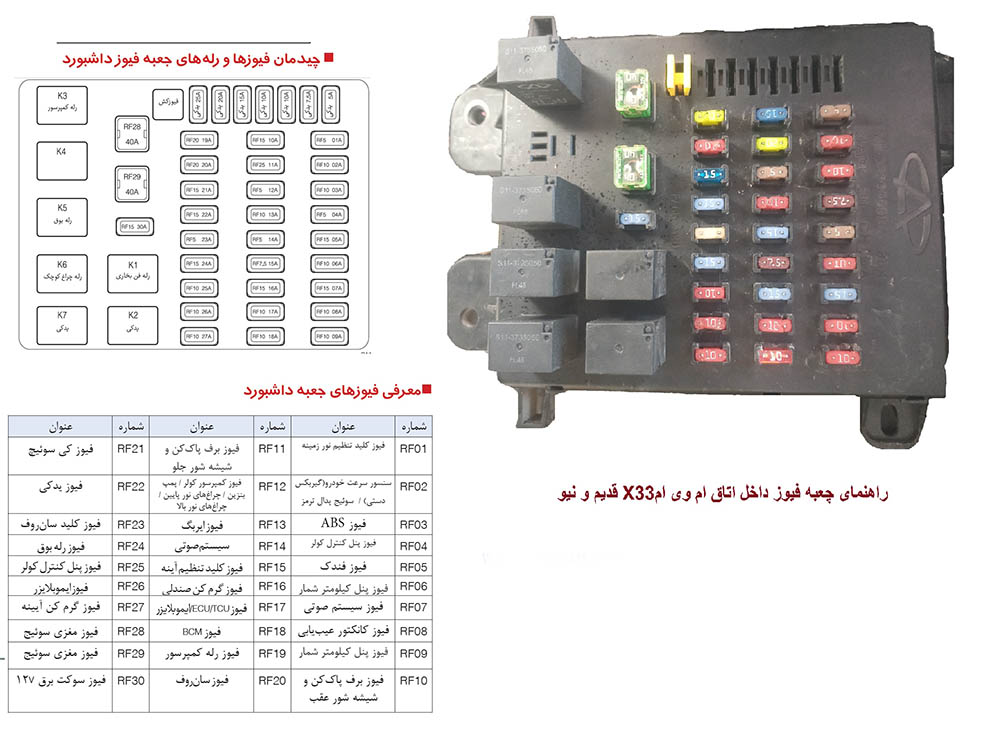

راهنمای جعبه فیوز داخل اتاق ام وی ام X33

در تصویر مربوط به جعبه فیوز داخل اتاق، مجموعه‌ای از فیوزهای RF01 تا RF30 و رله‌های K1 تا K7 دیده می‌شود. این قسمت بیشتر وظیفه حفاظت از مدارهای الکتریکی داخل کابین و برخی تجهیزات کنترلی خودرو را بر عهده دارد. مهم‌ترین فیوزهای این بخش عبارت‌اند از:

اگر فندک یا سوکت برق خودرو کار نمی‌کند، بررسی RF05 و RF30 می‌تواند نقطه شروع عیب‌یابی باشد. برای مشکل سیستم صوتی، RF07 و مدارهای مرتبط را بررسی کنید. اگر چراغ ABS روشن شده یا سیستم ABS عملکرد طبیعی ندارد، RF03 نیز باید بررسی شود؛ البته روشن شدن چراغ ABS الزاماً به معنی سوختن فیوز نیست و ممکن است ناشی از سنسور یا ایراد دیگری باشد. همچنین اگر برف‌پاک‌کن جلو یا عقب کار نمی‌کند، فیوزهای RF10 و RF11 و رله‌های مربوطه باید بررسی شوند.

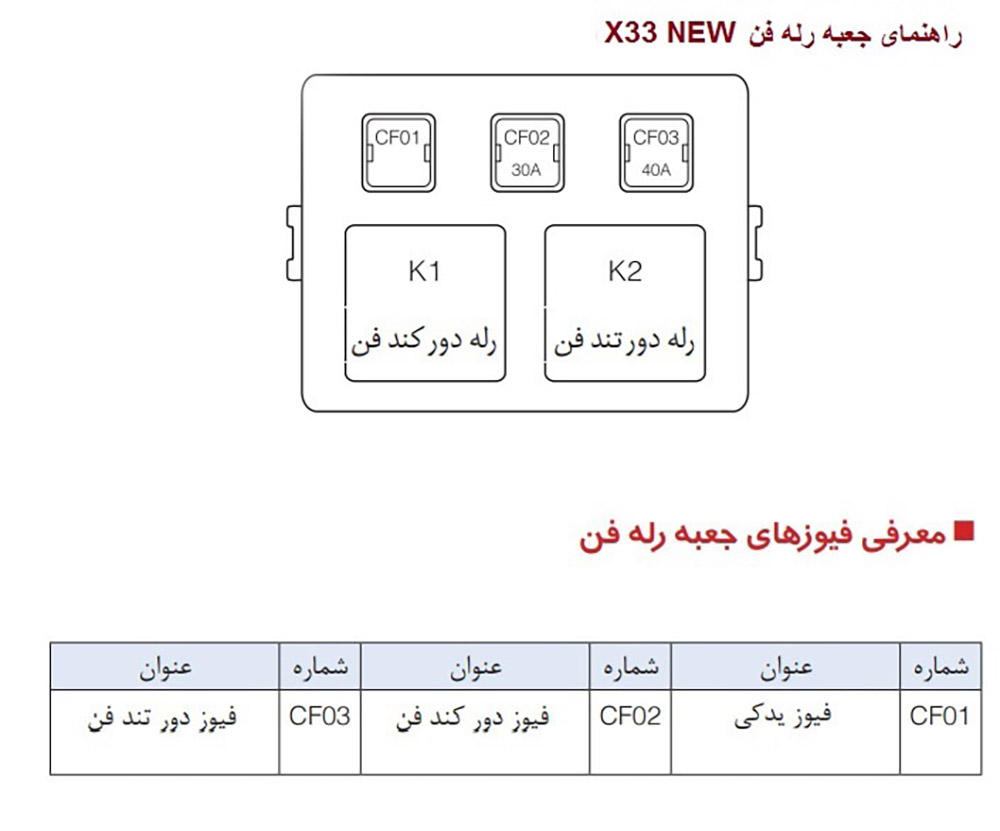

راهنما جعبه رله فن ام وی ام X33

یکی از بخش‌های مهم در سیستم برق ام وی ام X33، جعبه رله فن است. همان‌طور که در تصویر فوق دیده می‌شود، این مجموعه شامل سه فیوز و دو رله است:

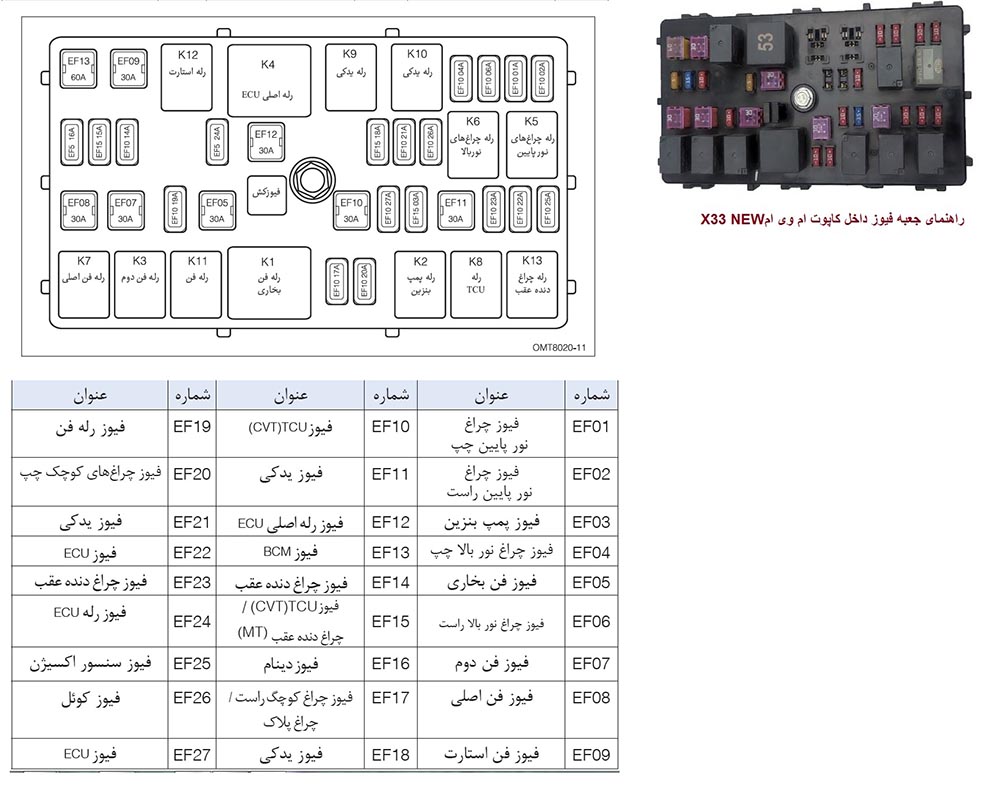

راهنمای جعبه فیوز داخل کاپوت ام وی ام X33

جعبه فیوز محفظه موتور، مجموعه بزرگ‌تری نسبت به جعبه فن است. مهم‌ترین فیوزهای این قسمت عبارت‌اند از:

نکات مهم و ایمنی

هنگام بررسی یا تعویض فیوزهای ام وی ام X33 رعایت چند نکته ضروری است:

1. قبل از تعویض فیوز، خودرو را خاموش کنید و تجهیزات برقی مانند چراغ‌ها، سیستم صوتی و کولر را خاموش نگه دارید.
2. فیوز سوخته را با فیوزی با آمپراژ بالاتر جایگزین نکنید. استفاده از فیوز بزرگ‌تر می‌تواند باعث آسیب به سیم‌کشی و قطعات الکتریکی و حتی ایجاد خطر آتش‌سوزی شود. دفترچه تعمیراتی ام وی ام X33 نیز صراحتاً استفاده از سیم به‌جای فیوز را منع می‌کند.
3. رنگ فیوز به‌تنهایی معیار مناسبی برای انتخاب فیوز جایگزین نیست. ظرفیت درج‌شده روی فیوز و نقشه خودرو را ملاک قرار دهید.
4. اگر فیوز جدید بلافاصله می‌سوزد، فیوز دیگری با ظرفیت بالاتر نصب نکنید؛ در این حالت احتمال وجود اتصال کوتاه یا مشکل در مدار وجود دارد.
5. هنگام کار در محفظه موتور مراقب قسمت‌های داغ موتور، فن رادیاتور و قطعات متحرک باشید.
6. برای بررسی عیب‌های پیچیده‌تر، مخصوصاً مشکلات مربوط به ECU، ABS، BCM، TCU یا سیم‌کشی، بهتر است از دستگاه دیاگ و نظر تعمیرکار متخصص استفاده شود.
7. نکته بسیار مهم این است که نقشه فیوز در نسخه‌های مختلف X33 ممکن است تفاوت داشته باشد؛ به‌خصوص بین مدل‌های دنده‌ای و CVT.

سوالات متداول

جمع‌بندی

شناخت محل و عملکرد جعبه‌های فیوز و رله، یکی از ساده‌ترین راه‌ها برای شروع عیب‌یابی مشکلات برقی ام وی ام X33 است. جعبه داخل کابین بیشتر با تجهیزات و مدارهای داخلی در ارتباط است، جعبه محفظه موتور مدارهایی مانند ECU، پمپ بنزین، چراغ‌ها، استارت و دینام را پوشش می‌دهد و جعبه مجزای فن نیز وظیفه کنترل مدارهای دور کند و دور تند فن را بر عهده دارد. اگر برای تعمیر یا تعویض قطعات به دنبال لوازم یدکی ام وی ام X33 هستید، بهتر است قبل از خرید، شماره دقیق قطعه و مدل خودرو را با نمونه نصب‌شده و نقشه فنی تطبیق دهید.
