آموزش نصب دوربین دنده عقب جک جی 4 + نکات مهم

دوربین دنده عقب جک جی 4 یکی از محبوب‌ترین آپشن‌هایی است که مالکان این خودروی جمع‌وجور، معمولاً آن را روی خودروی خود نصب می‌کنند. جک J4 در مدل‌های عرضه‌شده به بازار ایران، به‌طور استاندارد و فابریک به دوربین دنده عقب مجهز نیست. با این که جک جی 4 با طراحی مدرن و اندازه مناسب برای استفاده در شهر، دید عقب مناسبی دارد اما در پارکینگ‌های شلوغ و فضاهای تنگ، دوربین دنده عقب کمک زیادی به راننده می‌کند تا بدون نگرانی عقب برود و با موانع برخورد نکند. اگر جک J4 دارید و می‌خواهید اقدام به نصب دوربین دنده عقب جک جی 4، در ادامه این مطلب تمام مراحل را برایتان توضیح می‌دهیم. با کمی دقت و ابزارهای معمولی، می‌توانید این کار را انجام دهید یا حداقل بدانید فرآیند نصب چگونه است. دوربین فابریک دنده عقب جک جی 4 معمولاً تصویری واضح با کیفیت HD نشان می‌دهد، در شب خوب کار می‌کند و خطوط راهنما برای پارک آسان‌تر دارد. این کار نسبتاً راحت است چون نصب دوربین دنده عقب (از جمله انواع فابریک و 360 درجه) به‌عنوان یک آپشن جانبی بسیار رایج است و بسیاری از نمایندگی‌ها یا مراکز معتبر، این سرویس را بدون نیاز به سوراخکاری و با حفظ سیم‌کشی اصلی ارائه می‌دهند.

چرا نصب دوربین دنده عقب برای جک جی ۴ توصیه می‌شود؟

جک جی ۴ خودرویی اقتصادی و پرطرفدار در بازار ایران است. صندوق عقب آن طراحی خوبی دارد اما ارتفاع و زاویه دید عقب گاهی محدود می‌شود، به‌خصوص وقتی باری در صندوق باشد یا بخواهید در پارکینگ‌های شلوغ پارک کنید. دوربین دنده عقب خطر تصادف را به‌طور قابل توجهی کاهش می‌دهد، مصرف سوخت را به‌طور غیرمستقیم کم می‌کند چون کمتر مانور اضافی می‌دهید و آرامش خاطر بیشتری حین رانندگی برای رانندگان ایجاد می‌کند.

ابزارها و لوازم مورد نیاز برای نصب

برای نصب دوربین دنده عقب جک جی 4 به این وسایل نیاز دارید: دوربین دنده عقب مناسب این مدل، آچار ستاره، پیچ گوشتی تخت، سیم‌ اضافی، چسب برق و بست پلاستیکی، مانیتور خودرو (اگر فابریک نباشد مانیتور اندروید عالی است)، تست‌ولتاژ برای پیدا کردن سیم برق و دستکش ایمنی.

مراحل نصب دوربین دنده عقب جک جی ۴ گام‌به‌گام

اخطار: با توجه به این که ایجاد هر گونه تغیر در سیم کشی ماشین باید خیلی با دقت و توسط یک متخصص انجام شود، اکیداً توصیه می‌کنیم این کار را به یک متخصص بسپارید.

1. پیچ‌های پلاک عقب را باز کنید.

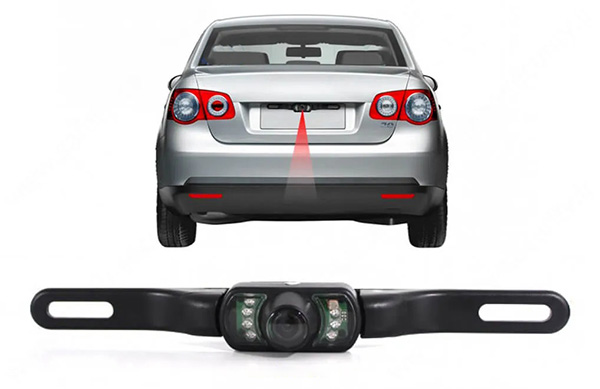

2. پایه دوربین (که معمولاً سوراخ‌هایی هم‌تراز با پیچ‌های پلاک دارد) را روی پلاک قرار دهید و هم‌زمان با بستن مجدد پلاک، آن را ثابت کنید. زاویه دوربین را طوری تنظیم کنید که بخش بزرگی از پشت خودرو و بخشی از سپر در تصویر مشخص باشد.
3. برای رد کردن سیم: سیم دوربین را از همان مسیر سیم‌های چراغ پلاک یا از لاستیک عبور سیم‌های صندوق‌عقب به داخل محفظه صندوق هدایت کنید. در جک J4 یک لاستیک دایره‌ای شکل روی درِ صندوق وجود دارد که می‌توانید سیم را با فشار از آن عبور دهید. اگر فضای کافی نبود، می‌توانید با یک پیچ‌گوشتی نازک، لاستیک را کمی عقب زده و سیم را رد کنید (دقت کنید که به لاستیک آسیب نزنید تا از نفوذ آب جلوگیری شود).
4. دسترسی به سیم چراغ دنده عقب: پوشش نمدی یا پلاستیکی داخل صندوق عقب را با دقت باز کنید، دراین قسمت معمولاً چند پیچ و گیره پلاستیکی وجود دارد. محل پیچ‌ها را پیدا کرده و باز کنید، سپس تریم را به‌آرامی بکشید تا گیره‌ها آزاد شوند.
5. پیدا کردن سیم مثبت چراغ دنده عقب: سوکت متصل به قاب چراغ را پیدا کنید. دنده را در حالت عقب قرار دهید و سوئیچ را باز کنید (نیازی به استارت نیست). با استفاده از تستر برق یا یک لامپ 12 ولت، سیم‌ها را امتحان کنید تا سیمی که با زدن دنده عقب برق‌دار (12 ولت) می‌شود را بیابید.
   • نکته مهم: معمولاً در خودروهای جک J4 سیم مثبت چراغ دنده عقب رنگی متفاوت دارد. احتمالاً یک سیم به رنگ سفید قرمز یا سبز سفید است. ولی برای اطمینان حتماً تست کنید. سیم منفی (بدنه) اغلب سیاه یا سیاه سفید است.
6. اتصال سیم‌های دوربین:
   • سیم قرمز (مثبت) دوربین را به سیم مثبت شناسایی‌شده چراغ دنده عقب وصل کنید.
   • سیم مشکی (منفی) دوربین را می‌توانید به یک نقطه اتصال بدنه (پیچ فلزی متصل به شاسی) یا به سیم مشکی چراغ دنده عقب متصل کنید (در صورت وجود، اتصال به سیم منفی چراغ مطمئن‌تر است).
   • محل اتصال را با چسب برق به‌خوبی عایق‌بندی کنید. از بست‌های کمربندی برای فیکس کردن سیم‌ها استفاده کنید تا شل نماند.
7. سوکت نری و مادگی دوربین: دوربین معمولاً دو خروجی دارد: یک سیم برق (که در مرحله قبل وصل شد) و یک سوکت زرد (مادگی) برای کابل RCA. فیش زرد کابل بلند RCA را به این سوکت وصل کنید و با چسب برق محکم کنید تا جدا نشود.
8. عبور از صندوق عقب به کابین:
   • در داخل صندوق عقب، کنار چراغ، مجموعه سیم‌هایی را می‌بینید که از یک لاستیک موج‌دار (محافظ) به داخل بدنه می‌روند. می‌توانید کابل زرد را با احتیاط از همین مسیر و از کنار آن لاستیک به داخل کابین (زیر صندلی‌های عقب) هدایت کنید. معمولاً مسیر از کنار لولای در صندوق و از زیر روکش‌های کناری می‌گذرد.
9. مسیر زیر درها (رکاب‌ها):
   • پس از رسیدن کابل به زیر صندلی عقب، پلاستیک‌های رکاب درها (در جک J4 با کشیدن به سمت بالا جدا می‌شوند) را باز کنید.
   • کابل را از زیر رکاب سمت راننده یا سرنشین (بسته به اینکه مانیتور کجا قرار است نصب شود) عبور داده و به سمت جلو ببرید. می‌توانید کابل را با سیم‌هایی که از همان مسیر می‌روند دسته کرده و ببندید.
   • رکاب‌ها را به ترتیب تا ستون جلو و سپس از پشت داشبورد (زیر فرمان) بالا بیاورید.
10. اتصال به مانیتور (صفحه نمایش): در پشت مانیتور، یک فیش زرد رنگ (RCA) با برچسب CAMERA IN یا REVERSE وجود دارد. کابل زرد را به این ورودی وصل کنید. بسیاری از مانیتورها یک سیم تحریک (معمولاً نارنجی یا صورتی با برچسب REVERSE) دارند. این سیم باید به یک سیم 12 ولتی که هنگام دنده عقب برق می‌گیرد وصل شود تا مانیتور به‌طور خودکار تصویر را نشان دهد. می‌توانید این سیم را به همان سیم مثبت چراغ دنده عقب که در صندوق پیدا کردید متصل کنید.
11. تمام اتصالات را بررسی کنید.
12. خودرو را روشن کرده و دنده را در حالت عقب بگذارید.
13. تصویر باید روی مانیتور نمایش داده شود. اگر تصویر برعکس بود (آینه‌ای)، بعضی دوربین‌ها یک سیم کوچک برای قطع و وصل کردن دارند که می‌توانید آن را قطع کنید تا تصویر عادی شود. خطوط راهنما نیز معمولاً به‌طور پیش‌فرض فعال هستند اما نیاز به کمی تنظیمات دارند.
14. در صورت نبود تصویر، اتصال برق (مثبت و منفی) و فیش RCA را دوباره چک کنید. همچنین از گرفتن برق توسط سیم مثبت چراغ عقب مطمئن شوید (ممکن است با خاموش شدن سوئیچ برق قطع شود، تست با سوئیچ باز انجام شود).
15. پس از اطمینان از عملکرد، تمام تریم‌ها و رکاب‌ها را در جای خود بفشارید و ببندید.

نکات مهم در نصب دوربین دنده عقب جک جی ۴

در جک جی 4 سیم‌کشی چراغ عقب معمولاً قابل دسترسی است و می‌توانید بدون دخالت زیاد در سیم‌کشی اصلی خودرو کار را انجام دهید. این موضوع برای خودروهای صفر و تحت گارانتی خیلی مهم است. از دوربین‌های باکیفیت وارداتی درجه یک استفاده کنید تا تصویر شفاف باشد و زود خراب نشود. اگر تجربه سیم‌کشی ندارید، بهتر است کار را به نصاب حرفه‌ای بسپارید تا گارانتی خودرو مشکلی پیدا نکند. بعد از نصب، چند بار تست کنید و مطمئن شوید تصویر در شب و روز واضح است.

فواید نصب دوربین دنده عقب

با این آپشن پارک کردن خیلی آسان‌تر می‌شود. دیگر نیازی نیست سرتان را زیاد بچرخانید یا حدس بزنید فاصله تا دیوار یا ماشین دیگر چقدر است. این کار ایمنی را بالا می‌برد، به‌خصوص اگر افراد تازه‌کار با این خودرو رانندگی می‌کنند. در بلندمدت هم از هزینه‌های تعمیر بدنه جلوگیری می‌کند.

انتخاب دوربین مناسب برای جک جی ۴

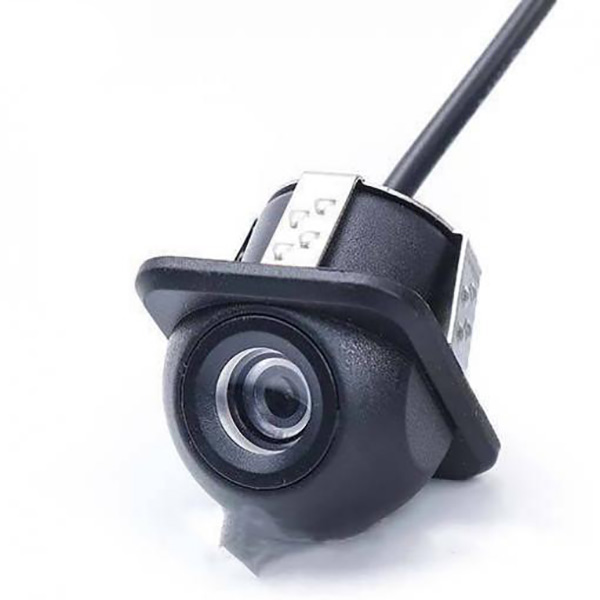

دوربین‌ها انواع مختلفی دارند. مدل‌هایی با کیفیت HD، دید گسترده، ضدآب و خطوط هوشمند پارک بهترین انتخاب هستند. همیشه دوربین را دقیقاً مطابق مدل جک جی 4 انتخاب کنید تا کاملاً سازگار باشد. اگر به دنبال قطعات جک J4 هستید، می‌توانید از محصولات باکیفیت یدک شین استفاده کنید تا خیالتان از بابت سازگاری و دوام راحت باشد. در صورتی که محصول مورد نظر شما در سایت یدک شین موجود نبود می‌توانید محصول را از طریق فرم ثبت درخواست قطعه، سفارش دهید تا تیم تامین قطعات یدک شین قطعه مورد نیاز شما را تهیه نماید.

مشکلات رایج و راه‌حل آن ها

گاهی تصویر تار است که با تنظیم زاویه دوربین حل می‌شود. اگر دوربین روشن نشد، اتصال برق به چراغ عقب را چک کنید. نویز تصویر هم معمولاً با فاصله دادن سیم‌ها از سیم‌های برق اصلی برطرف می‌شود. نصب دوربین دنده عقب جک جی 4 کار مفیدی است که ایمنی و راحتی رانندگی شما را افزایش می‌دهد. با رعایت مراحل ساده‌ای که گفتیم، می‌توانید این آپشن را به خودروتان اضافه کنید و از آن لذت ببرید.
